玻璃鳞片防腐涂料厂家大量现货

信息来源：

会员

认证：

手机认证

发布时间：

2022-04-11 10:20:24

联系人：

李雨

电话：

15076601080

QQ号：

地址：

河北省 廊坊市 大城县 城南工业区

发布者IP：

150.138.138.*

详情描述

玻璃鳞片具有耐蚀，抗渗透性好、涂膜收缩率低、热膨胀系数小、固化残余应力少，耐磨损、施工简便、易于修补，因而在化工、冶金、化纤、电镀、建筑等行业均有应用。玻璃鳞片涂料若仅是玻璃鳞片和树脂的物理混合，是不能充分发挥其性能的，玻璃鳞片的问题，玻璃鳞片混合量及混合方法、树脂的选择、基体的前处理、底漆的选择，施工方法等参数是决定玻璃鳞片涂料施工。玻璃鳞片涂料虽然施工简单，可用刷涂、滚筒涂和高压无气喷涂，但其施工不可忽视、需要掌握诀窍。随着玻璃鳞片涂料质量和应用，防锈性能、抗渗透性能和耐蚀性能。

涂装前进行表面处理，除油后用喷砂、喷丸进行去锈及粗化处理。通常用4号砂或20～40目的石英砂，以5～7公斤/平方厘米压缩空气带动砂粒，砂粒以50～70米/秒速度从喷嘴中喷出，表面达SISSa2.5规格，喷砂后的灰尘，在8h小时内进行涂装。涂装一般在干燥天气进行，温度5℃以上、相对湿度85%以下。用同一种树脂或玻璃鳞片(粒度小的)作底漆，厚度为50微米，在底漆指触干燥后就涂玻璃鳞片涂料。在涂装时需要注意以下几点：涂料的充分搅拌；涂料基料同固化剂的混合；粘度调整；适用期；涂装机具(机械)的清洗与保养；玻璃鳞片尺寸。以上诸点通常按涂料厂规定进行，逐层施工，直至涂到设计厚度，表面用细料或纯树脂罩光一道。

玻璃鳞片涂料用于贮槽内部的耐蚀例子多，作为外部防锈少，是取决于树脂的耐候性；同时作为外部防锈蚀的涂料还有2个问题需要解决：玻璃鳞片涂料；与富锌底漆和玻璃鳞片面漆配套也没有标准。玻璃鳞片涂料标准的内容多：主剂、固化剂加入混合时没有结块，质地均匀；混合性：能均匀混合；涂膜的外观；厚涂性：垂直面500um厚涂装无流挂、无裂纹、无剥落；适用期：20℃时使用2小时以上；耐冲击性：500克重钢球从500毫米高落下冲击涂膜，无裂纹、无剥落；干燥时间：16小时以内；玻璃鳞片含量：20%以上。

联系我时，请说是在搜狸网看到的，谢谢！

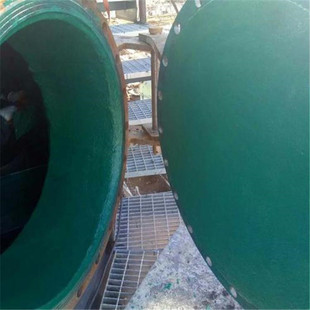

图片展示
