建筑实战测量班建筑施工放线培训，随着大量高层建筑在全国各地兴起，高层民用住宅群也在各大城市中悄然耸立。高层建筑工程施工测量放线是一项比较复杂、系统的工作，对技术要求较高。建筑施工测量放线首先要建立施工控制网，在此基础之上进行建筑物的放线工作。按照设计图纸的要求，及施工规范，将图纸的图形展现在实际现场平面上，并进行指导施工。建筑物形成后，要及时安排对其进行沉降观测，已掌握建筑物的稳定情况，同时也为后期的维护提供了方便。高层建筑工程测量放线工作贯穿于整个施工阶段，可见它的重要性。

高层建筑工程施工测量放线的主要工作内容：准备阶段。在施工准备阶段施工测量放线人员的工作就是仔细审图，掌握工程建设的主要要点，如工程规模、技术要求、建筑物间的关联等信息。并对设计院移交的坐标点和高程点数据进行复核，在满足精度的前提下，还要进行高程点的加密及对坐标点的栓桩工作，防止在施工中基础点被破坏，影响施工进度。接下来就是要按照施工要求及施工进度进行施工方案的研究，制定一套合理的施工测量方案，以保证施工中工作的顺利进行。

进入施工阶段。施工测量人员按照施工进度要求进行施工放线，将建筑物的轴线、角点、竖向控制线及高程点的引入等在实际现场标注出来，以保证建筑物严格按照规范和设计进行建设。对完成的工序要进行严格的验线检查，防止出现错误，影响下道工序的施工。在建筑施工中，还要对一些特殊部位进行沉降观测和水平位移的观测，随时掌握建筑的具体情况，防止出现重大的事故，保证工程安全施工。

工程竣工阶段。工程竣工后，要进行工程的验收工作，主要是对建筑物的平面位置、建筑物的垂直度、及其它部位的尺寸等进行核对，看是否满足设计要求，为评定工程质量等提供了相关资料。整体竣工后，要根据设计资料和竣工验收资料绘制竣工图，以备后期的维护和使用提供条件。

在工程建设的整个过程中，离不开测量放线，尤其是在大型施工建筑工程中，结构物复杂多样，更要求放线的精确性，在放线中为了不受施工的影响，测量放线人员必须按照一定的程序进行。整体来说就是先整体后局部，建筑在设计时同样也是遵循这个原则，具体操作程序如下；先确定建筑物的主轴线位置，在此基础上找到其它各部位的辅助轴线，通过形状和尺寸将建筑物设计出来，施工放线也是同样的道理，即根据设计给的高程数据和点坐标，进行控制网的布设，通过控制网建立主轴线，在此基础上找到其它辅助轴线，在根据形状，尺寸等将建筑物展现在施工现场。这样的施工测量放线程序就能保证各建筑物间的关系或各元素间的几何关系，方便我们在工作中指导。

在矩形建筑物放线：首先就是核对规划点位，正常是规划点和现场建筑物的实际点位是无差别的，但是我们也要进行复核，对出现的问题要进行及时纠正，记得曾经做过的一个办公大楼，由于规划点有问题，造成圆弧错位，相差太大，已经在误差范围之外，由于规划点的出现问题，将造成整体的建筑位置都出现错位，造成很大的工程损失。其次就是测定轴线标高；最常用的的方法就是打龙门桩，盯上铁钉，标注三角图标。紧接着各工序完成后，进行弹线，值得注意的是垫层上柱子的位置一定要弹出柱子位置和标出四个角点，以备下步钢筋定位。同时要在地梁上弹出个轴线，并要验证各轴线间的距离及总和与建筑物的长度是否吻合。各轴线应垂直引上，每层都要弹出控制轴网。标高要由一条柱子引上，并且无论是柱子还是墙都要弹上水平线。建筑施工测量放线就需要踏踏实实做，马虎不得。

弧线的放样。要想知道一段圆弧需要知道圆心和半径，但是若只知道半径而圆心无法确定怎么办，现在一般都是通过求得三个点，在分段进行微积分，一微小的直线段组合成弧线。

垂线的做法。在工程建设中，垂线或是直角的引用可以说是最多的，在实际施工中，要根据实际情况，才能有效合理的应用。

对内控点在楼层中的转点进行控制。由于主楼总高度超出了竖向投点的激光垂准仪的精确投测距离，因此主楼上部的内控点投测工作须在主楼半高处转一次点。在转点楼层的内控点定位须通过反复投测、闭合，逐渐平差，保证最后定出的转点楼层内控点位置经过钢尺、经纬仪校核其相互之间的距离、角度均准确无误。

测量培训需要掌握哪些知识点呢？包含测量仪器、测量软件、测量资料的课程，其中较为重要的是全站仪和RTK在施工过程中的应用，以及软件课程中计算土方和坐标计算等等，您如果需要了解更多更全面的课程，请咨询东英时代的陈老师哦！

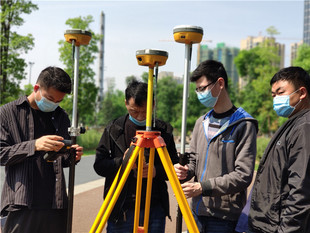

主要培训：工程测量、测绘、造价、施工、资料技能，学历、技工证等。学校测量有建筑测量、路桥测量、隧道测量、矿山测量、地形测绘、地籍测绘和房产测绘等等。单学全站仪和单学GPS-RTK也可以来学习。仪器课程：全站仪、经纬仪、水准仪、GPS-RTK等实训课程。

实战培训，交叉听课，注重实践操作能力，学完能独立操作，学会为止。
